Информация на дисплее центрального модуля
На дисплее центрального модуля пользователь видит всю необходимую актуальную информацию о работе системы в реальном времени. Множество датчиков и встроенной электроники осуществляют мониторинг состояния внутренних элементов системы.
Дисплей центрального модуля CL12 White Energy Multi

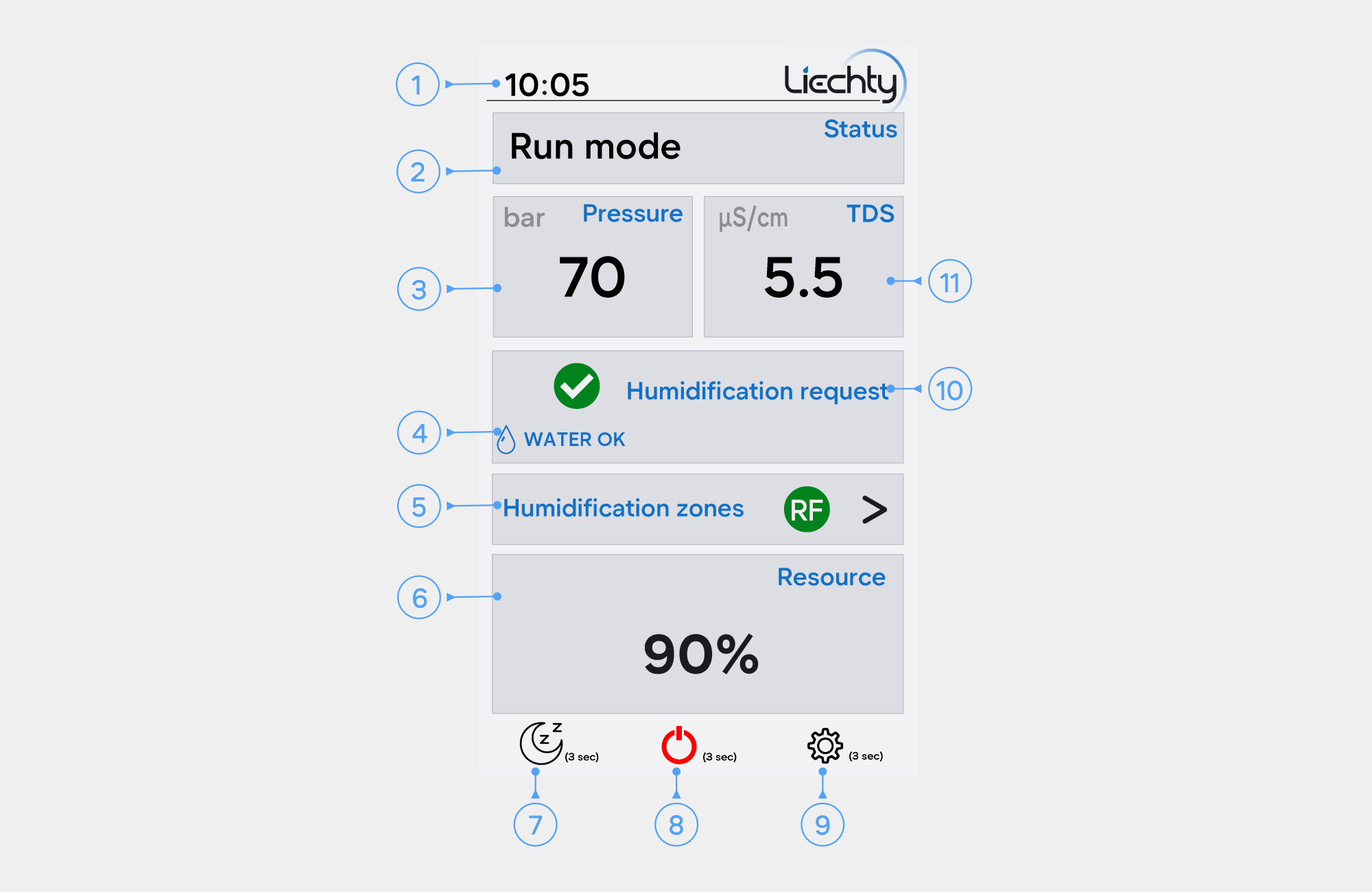

Общая информация на главном дисплее
- Время
- Режим работы
- Давление в магистрали
- Состояние водоподготовки
- Меню настроек в зонах увлажнения
- Ресурс центрального модуля до следующего обслуживания
- Переход в «Спящий режим» (удерживать в течение 3 секунд)
- Отключение центрального модуля (удерживать в течение 3 секунд)
- Переход в меню настроек (удерживать в течение 3 секунд)
- Наличие/отсутствие запроса на увлажнение
- Удельная электропроводность распыляемой воды

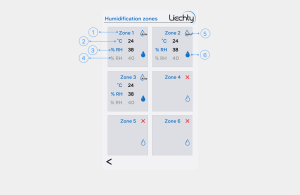

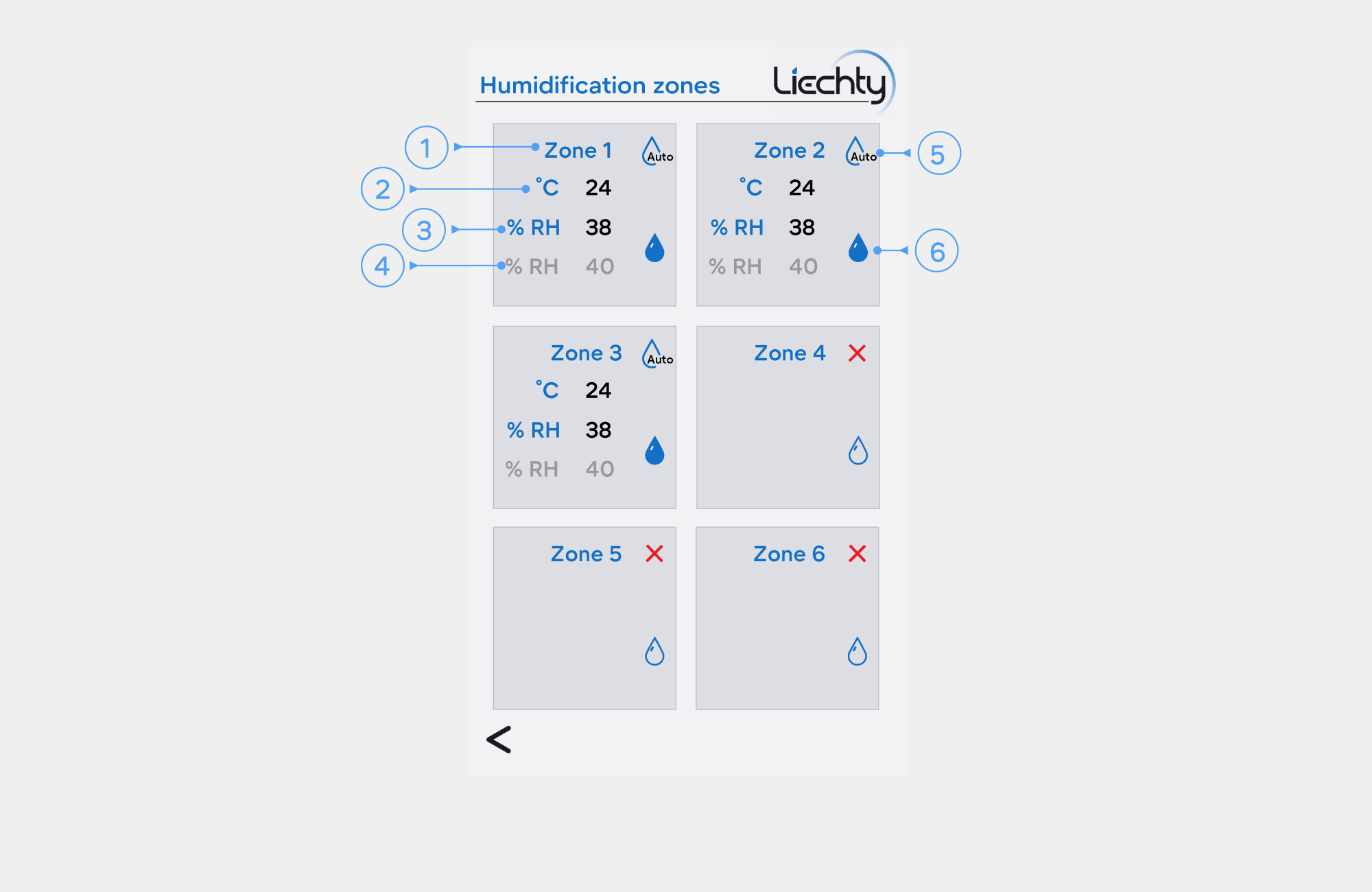

Общая информация на главном дисплее
- Номер зоны увлажнения
- Актуальная температура в зоне увлажнения
- Заданная влажность в зоне увлажнения
- Целевая влажность в зоне увлажнения
- Режим работы форсунок
- Индикатор состояния увлажнения

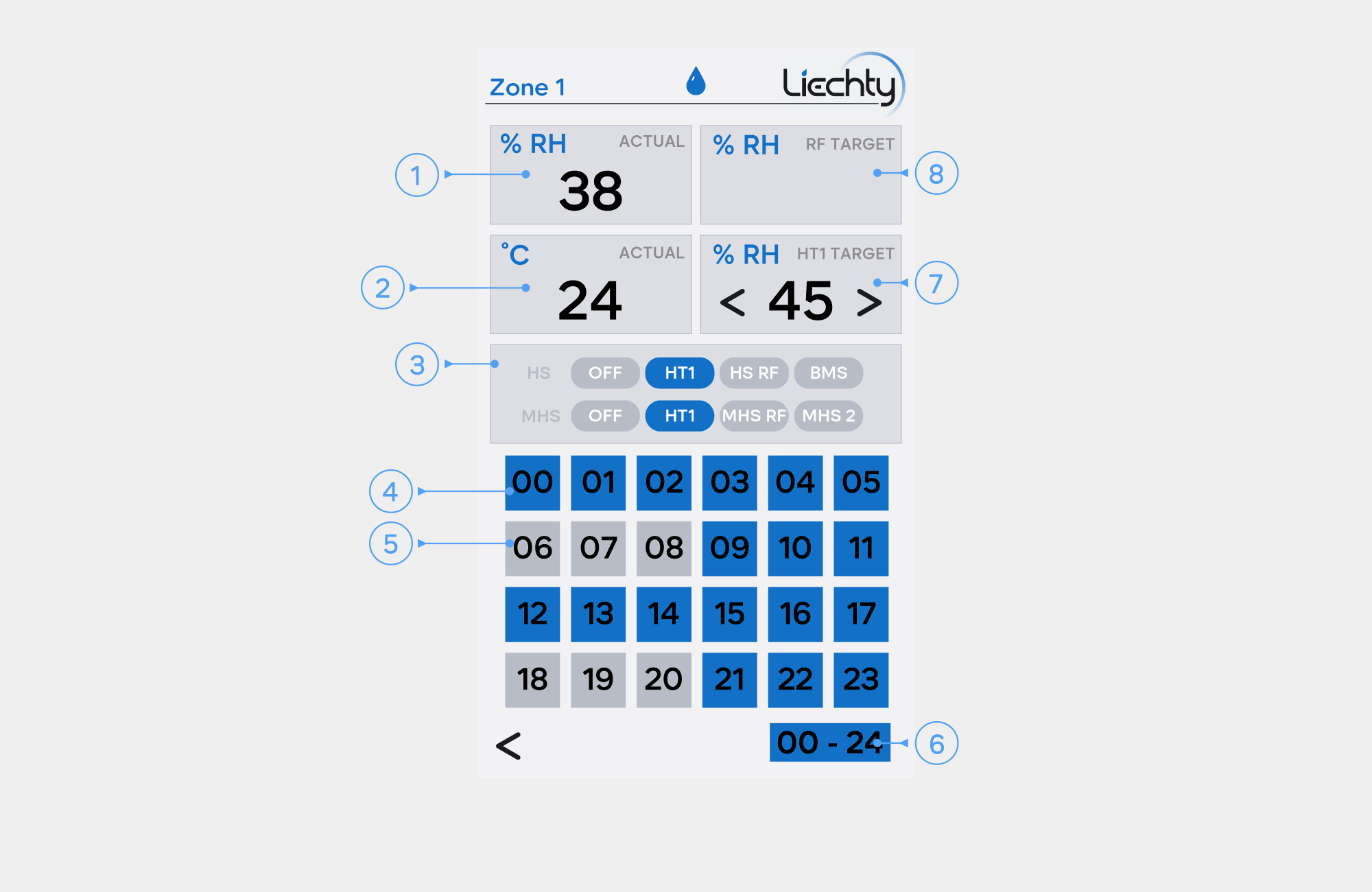

Настройка в определенной зоне увлажнения
- Актуальная влажность
- Актуальная температура
- Сценарии работы гигростатов/защитного гигростата (подробнее)
- Часы на синем фоне – «Увлажнение включено»
- Часы на сером фоне – «Увлажнение отключено по расписанию»
- Сброс настройки расписания
- Регулировка заданной влажности (при установленном датчике HT1)
- Регулировка заданной влажности (при установленном беспроводном пульте)

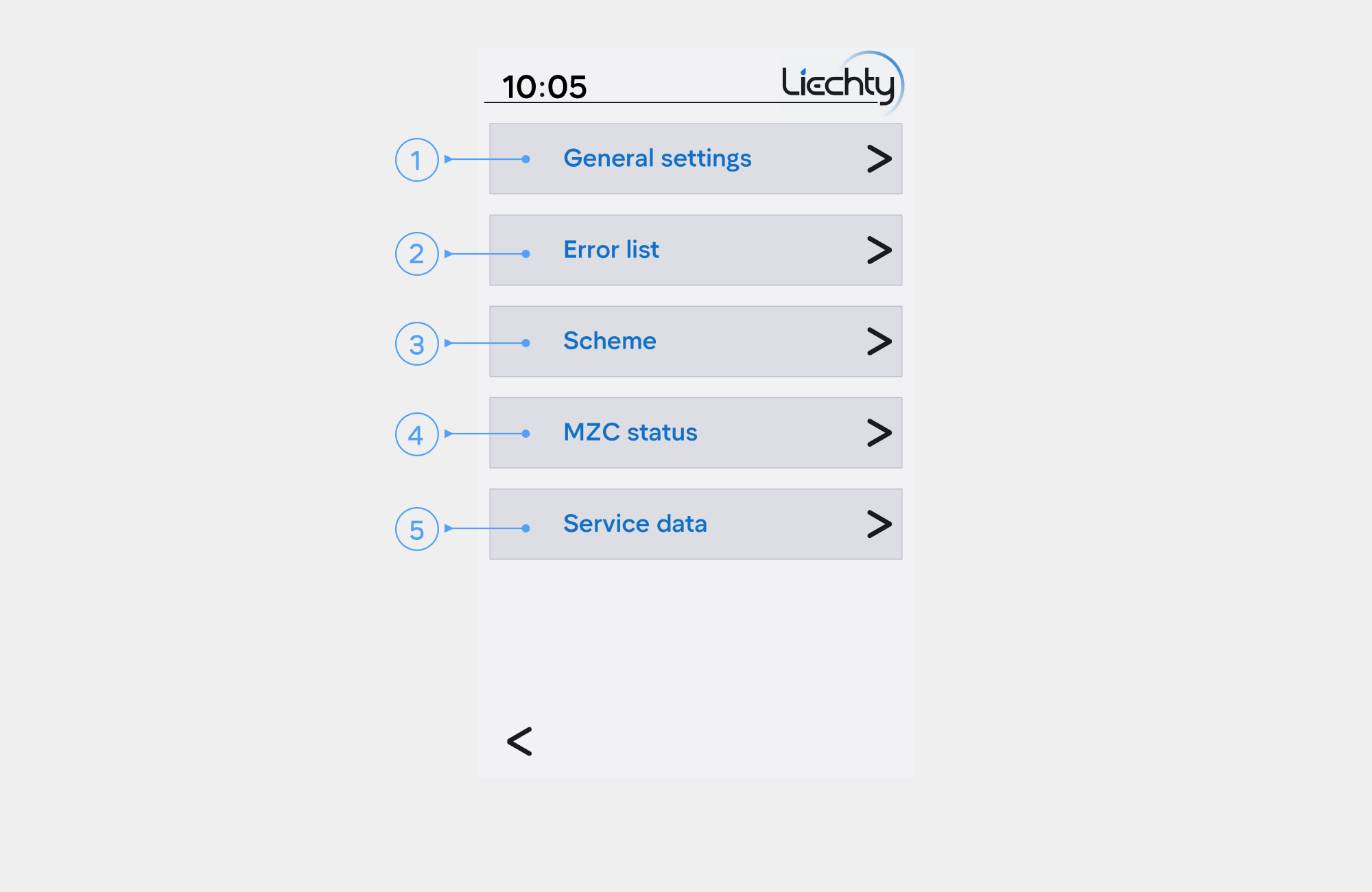

Основное меню настроек
- Настройки пользователя

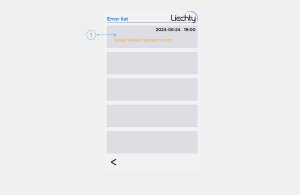

- Лист ошибок
- Гидравлическая схема центрального модуля
- Статус зонального контроллера
- Данные о наработке компонентов центрального модуля

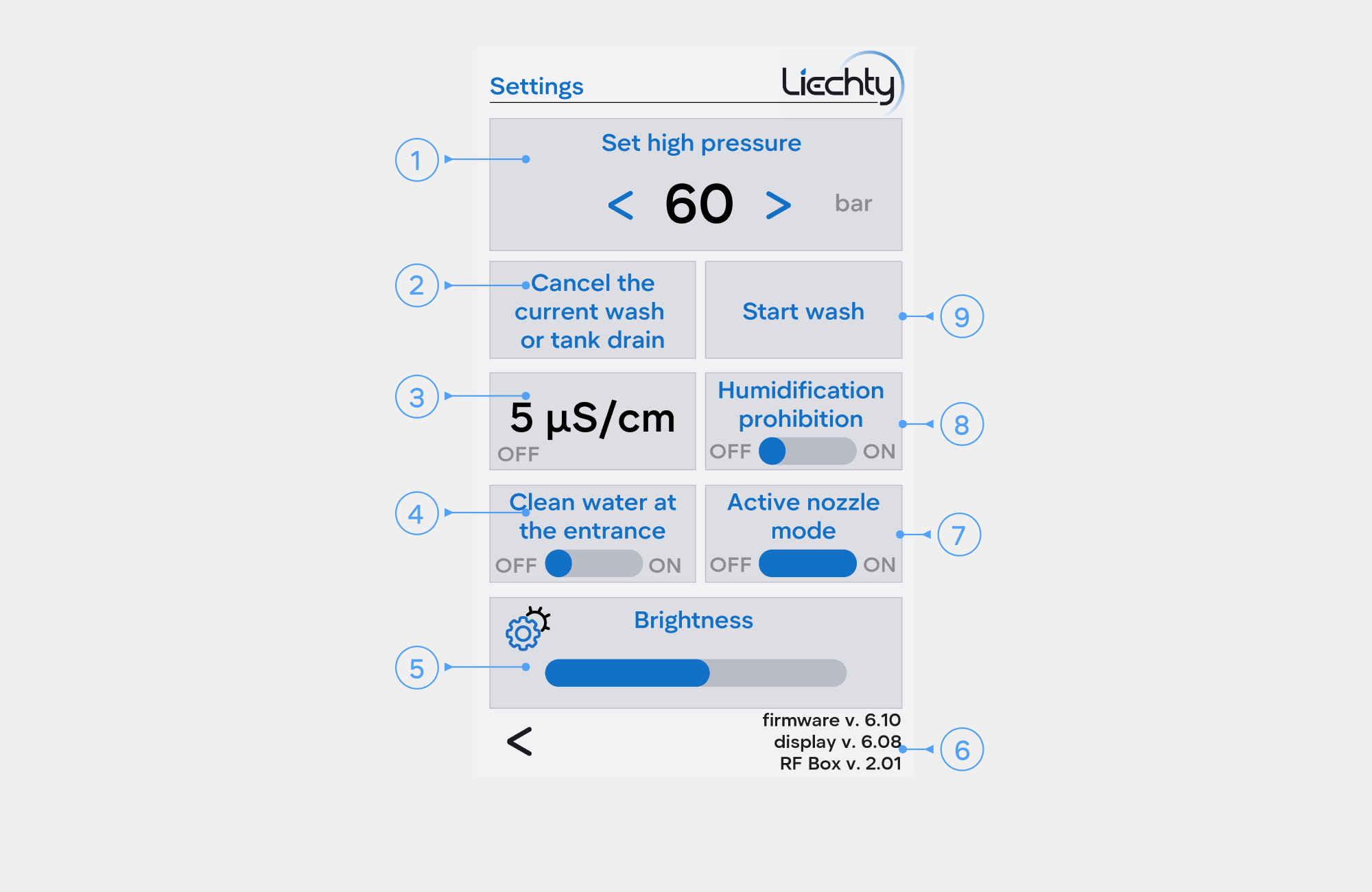

Настройки пользователя
- Установка давления в магистрали
- Принудительная отмена промывки
- Удельная электропроводность
- Чистая входная вода (активируется при низкой удельной электропроводности во входной воде)
- Яркость дисплея
- Версии прошивок
- Режим активных форсунок
- Принудительный запрет на увлажнение
- Запуск промывки

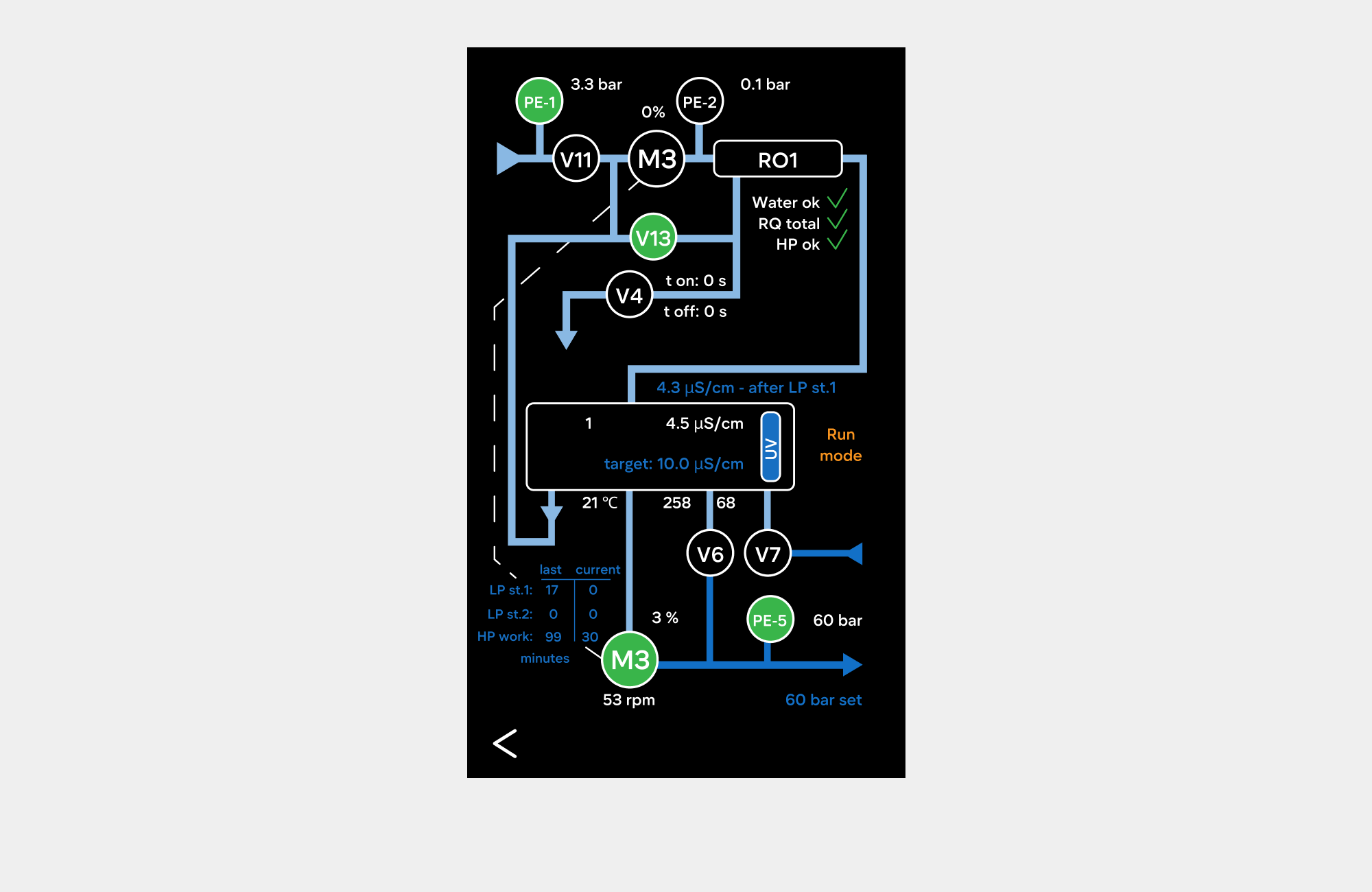

Гидравлическая схема центрального модуля
Данная схема демонстрирует состояние всех основных гидравлических узлов центрального модуля в реальном времени.

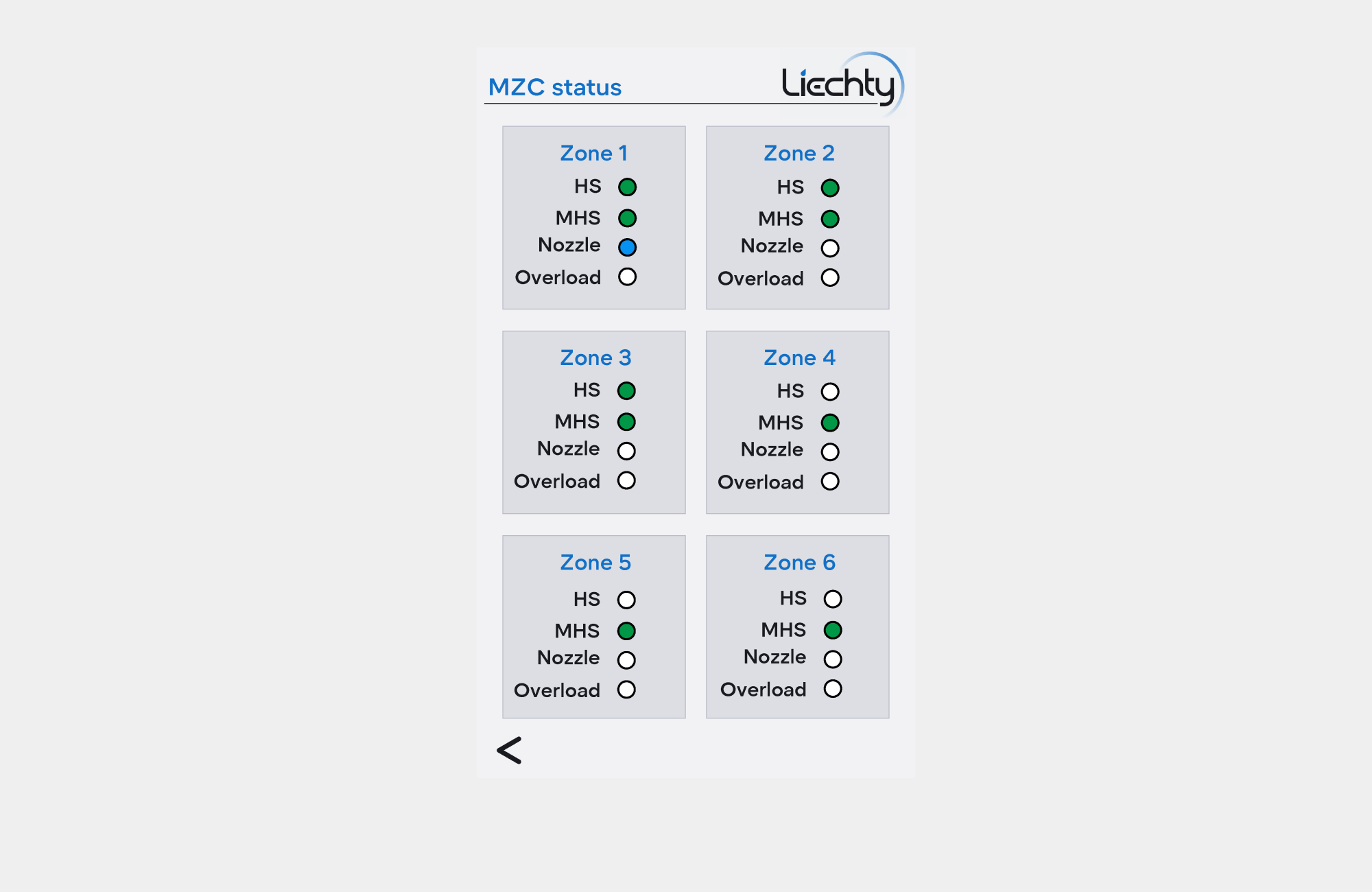

Статус зонального контроллера
Данный раздел демонстрирует состояние форсунок, пультов управления и вспомогательных пультов во всех зонах увлажнения.
Подробнее см. раздел «Монтаж беспроводных пультов управления. Монтаж радиоконтроллера».

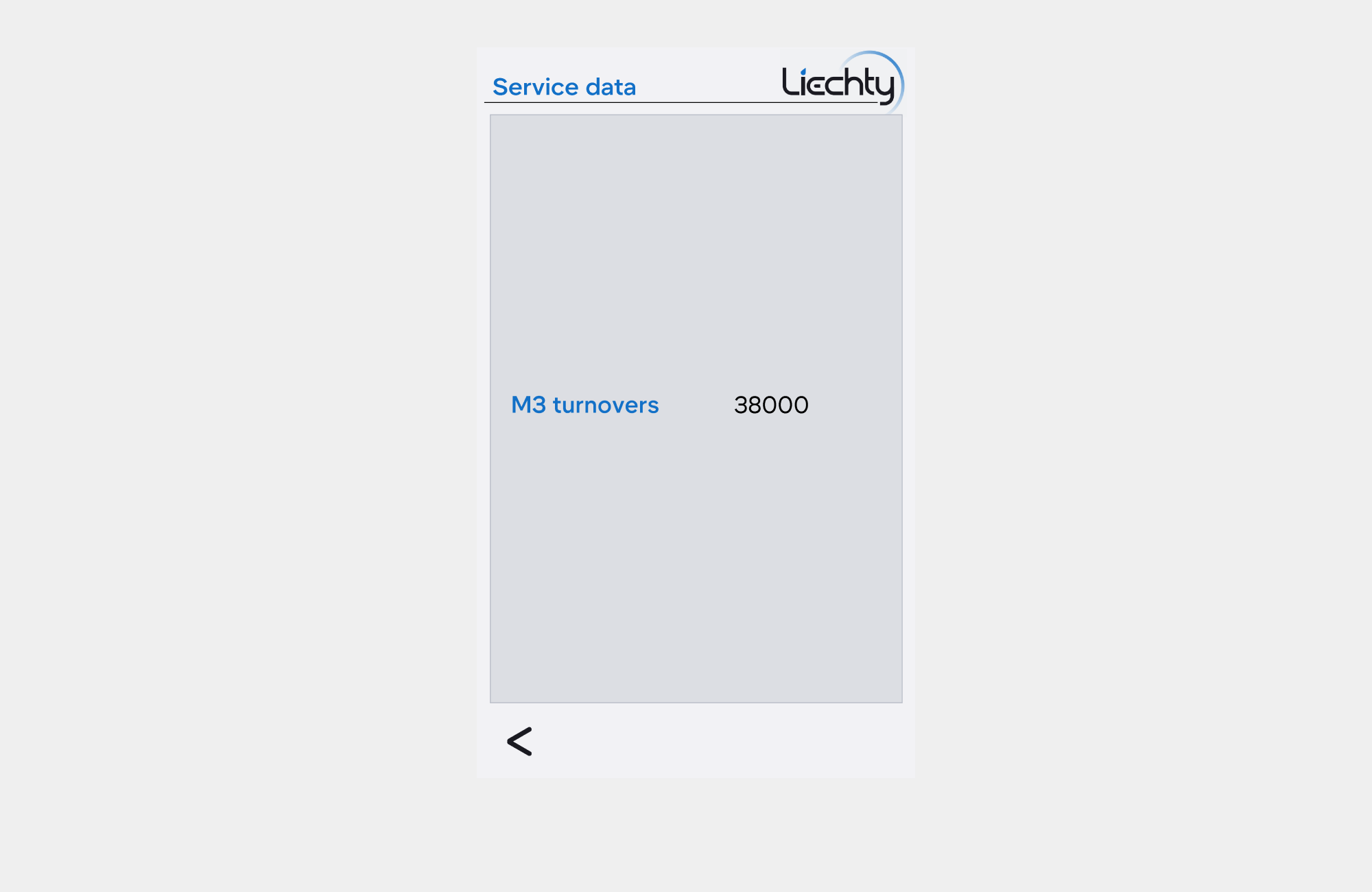

Данные о наработке компонентов центрального модуля
Данный раздел информирует о наработке в часах и количестве оборотов насоса центрального модуля.
Дисплей центрального модуля CL18 Manitoba

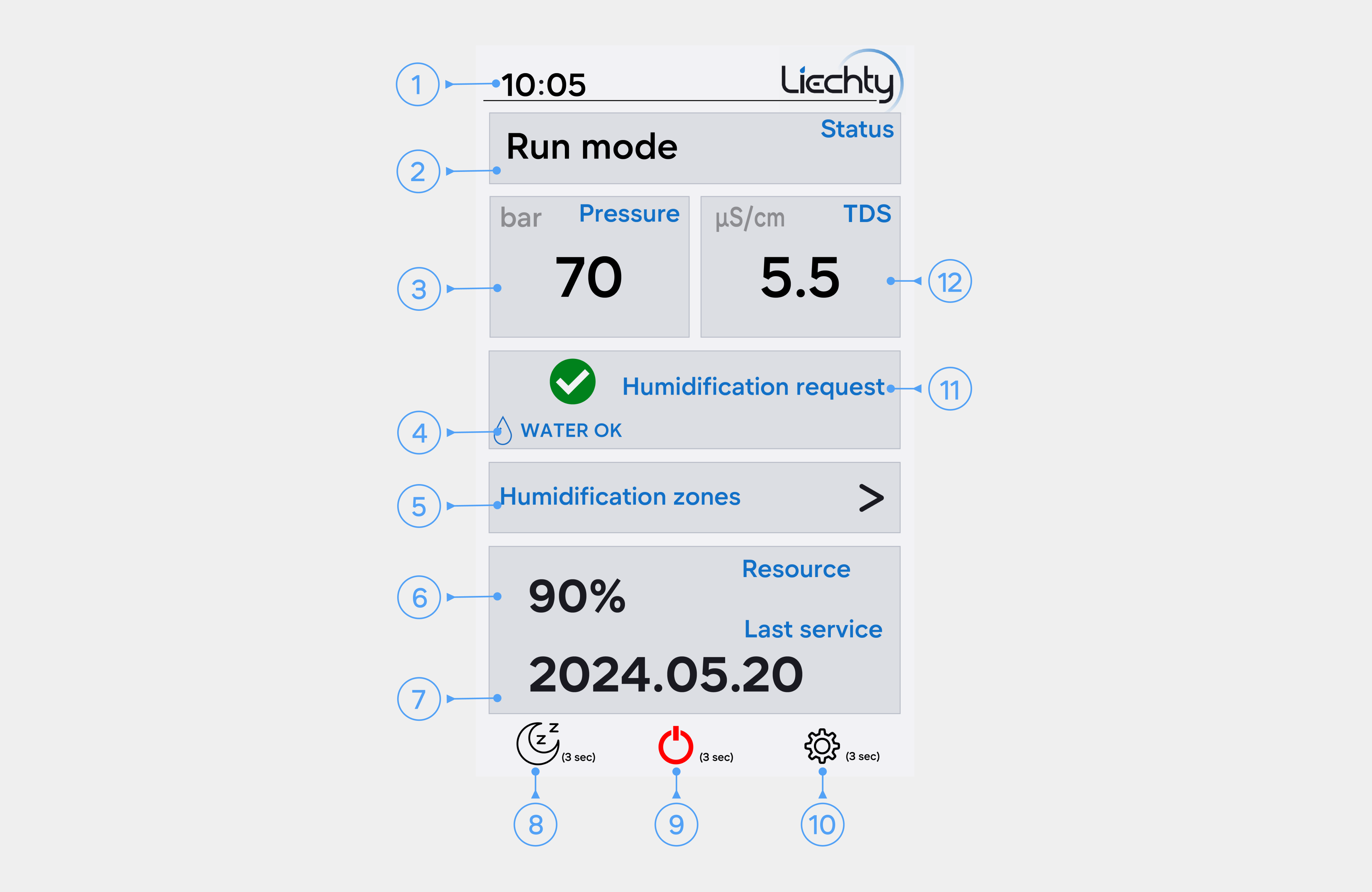

Общая информация на главном дисплее
- Время
- Режим работы
- Давление в магистрали
- Состояние водоподготовки
- Меню настроек в зонах увлажнения
- Ресурс центрального модуля до следующего обслуживания
- Дата последнего ТО
- Переход в «Спящий режим» (удерживать в течение 3 секунд)
- Отключение центрального модуля (удерживать в течение 3 секунд)
- Переход в меню настроек (удерживать в течение 3 секунд)
- Наличие/отсутствие запроса на увлажнение
- Удельная электропроводность распыляемой воды
Настройка в определенной зоне увлажнения
- Актуальная влажность (при подключенном беспроводном пульте)
- Актуальная температура (при подключенном беспроводном пульте)
- Часы на синем фоне – «Увлажнение включено»
- Часы на сером фоне – «Увлажнение отключено по расписанию»
- Сброс настройки расписания
- Заданная влажность
Основное меню настроек
- Настройки пользователя
- Инженерное меню (изменение параметров инженерного меню не рекомендуется)

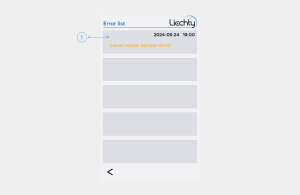

- Лист ошибок
- Гидравлическая схема центрального модуля
- Статус зонального контроллера
- Данные о наработке компонентов центрального модуля

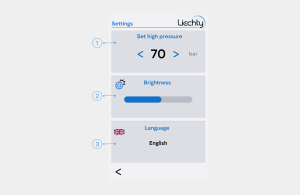

Настройки пользователя
- Установка давления в магистрали
- Яркость дисплея
- Изменение языка
Инженерное меню
(изменение параметров инженерного меню не рекомендуется)
- Отмена промывки
- Разрешение на распыление
- Режим активных форсунок
- Контроль уровня температуры в баке объемной стерилизации
- Версии прошивок
Гидравлическая схема центрального модуля
Данная схема демонстрирует состояние всех основных гидравлических узлов центрального модуля в реальном времени.
Статус зонального контроллера
Данный раздел демонстрирует состояние форсунок, пультов управления и вспомогательных пультов во всех зонах увлажнения.
Подробнее см. раздел «Монтаж беспроводных пультов управления. Монтаж радиоконтроллера».

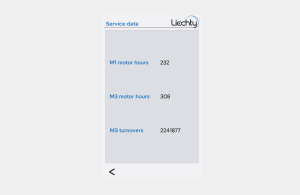

Данные о наработке компонентов центрального модуля
Данный раздел информирует о наработке в часах и количестве оборотов насосов центрального модуля.
