Монтаж центрального модуля
Монтаж центрального модуля CL12 Manitoba \ CL18 Playgreen
Комплект поставки:
- Центральный модуль – 1 шт.
- Кожух центрального модуля – 1 шт.
- Дисплей центрального модуля – 1 шт.
- Вибропоглощающая опора центрального модуля – 2 шт.
- Полимерная трубка 3/8” – 6 м.п.
- Трубка аварийного дренажа с хомутом – 1 шт.
- Блок питания – 1 шт.
- Сетевой шнур – 1 шт.
- Заглушка поддона – 1 шт.
Выбор места установки
- Установку центрального модуля необходимо производить в помещении, в котором предусмотрены подключения к холодному водоснабжению, канализации и электричеству.
- Монтаж центрального модуля необходимо производить с учетом доступа ко всем присоединениям центрального модуля.
- Если установка центрального модуля производится на вертикальную поверхность, то несущая способность данной поверхности должна быть не менее 200 кг/м2.
Установка центрального модуля

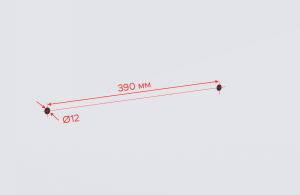

В согласованной поверхности подготовьте два отверстия на расстоянии 392 мм по центрам и диаметром 12 мм согласно чертежу, закрепите анкеры в отверстиях.

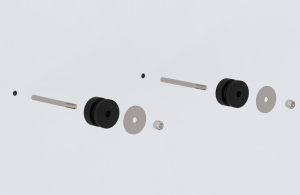

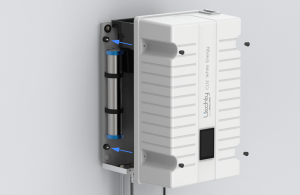

Установите модуль согласно изображению ниже – продольная часть каркаса модуля должна попасть в пазы вибропоглощающих опор.

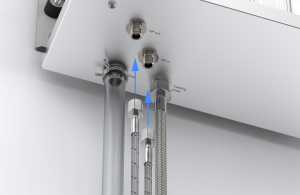

Выход фильтра подсоедините ко входу питающей воды центрального модуля c помощью полимерной трубки 3/8″, входящей в комплект центрального модуля.

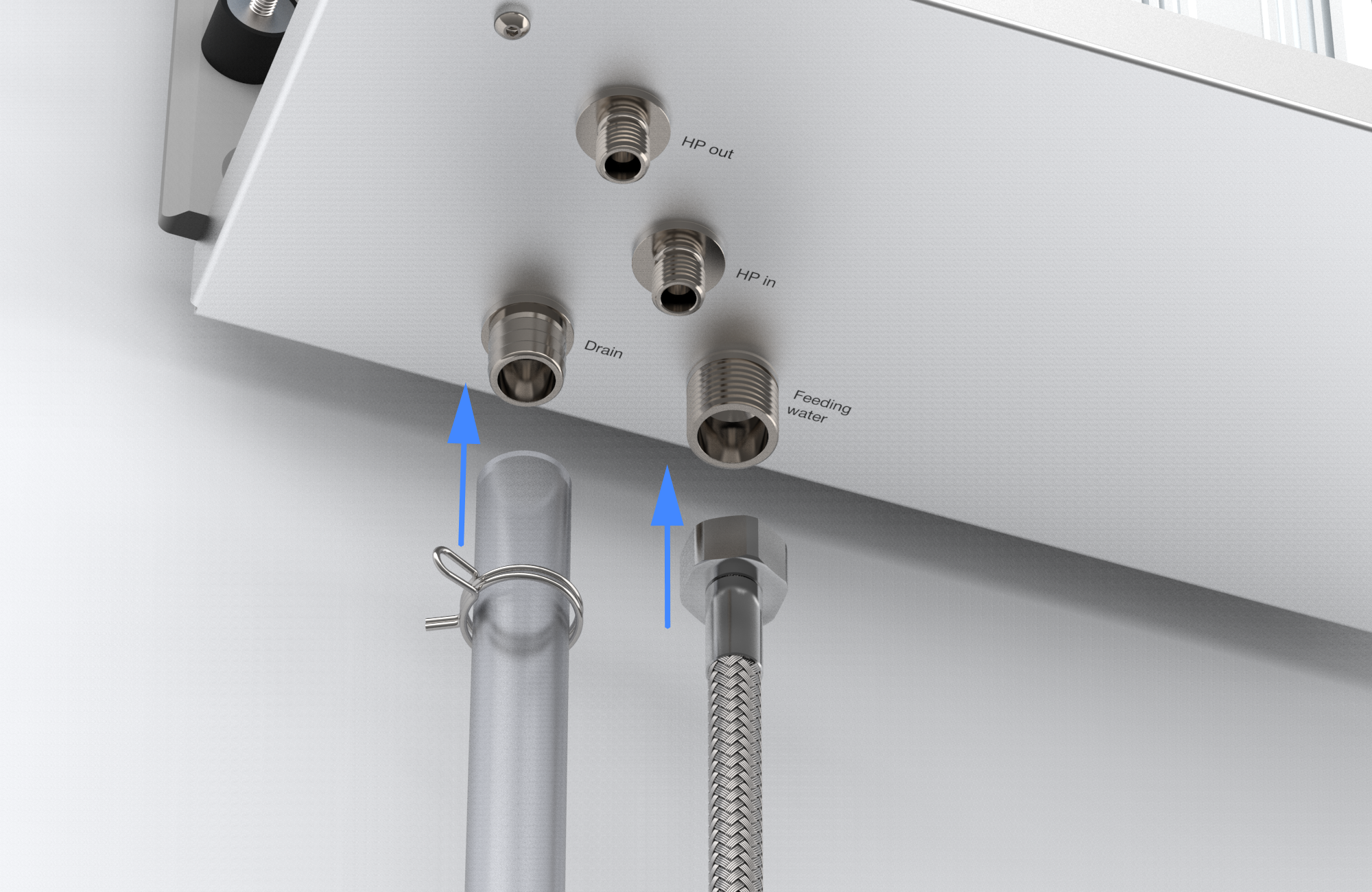

Канализационный отвод центрального модуля подсоедините к безнапорной канализации. Отвод дренажа должен осуществляться в безнапорную канализацию не менее чем на 50 см (прямым участком) выше места установки сифона.

Аварийный дренаж подключите с помощью дренажного шланга, входящего в комплект поставки центрального модуля.

Для CL12 Manitoba:
Закрутите фитинги магистрали высокого давления к присоединениям подачи и возврата магистрали высокого давления.

Для CL18 Playgreen:
Закрутите фитинги двух независимых магистралей к соответствующим присоединениям подачи и возврата магистралей: 1 и 3 присоединения — первая магистраль, 2 и 4 присоединения — вторая магистраль.

Вставьте сетевой шнур в блок питания, после этого подключите разъем блока питания к соответствующему разъему центрального модуля. Он находится в нижней части центрального модуля, справа.

Для CL12 Manitoba:

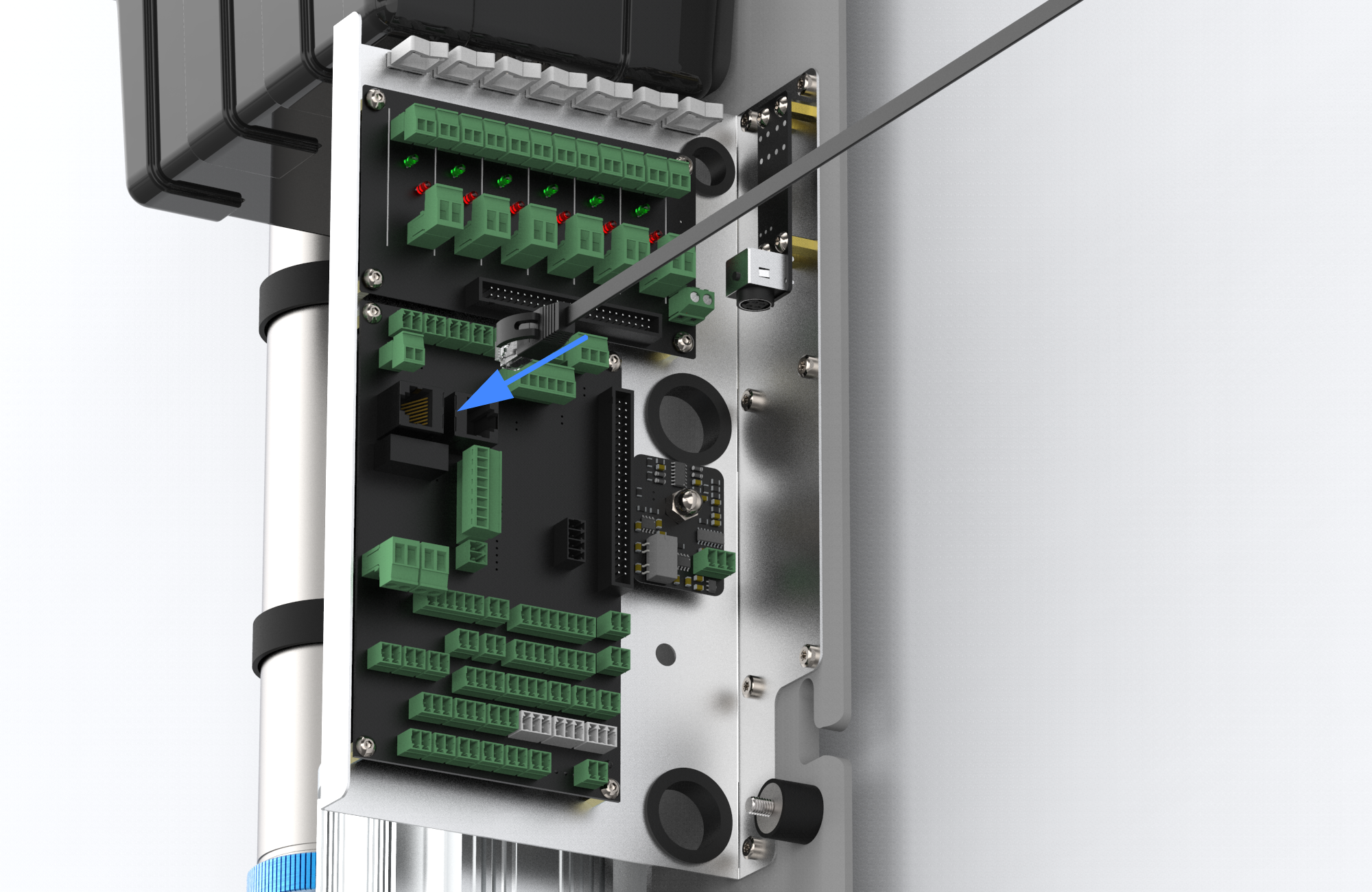

• Если установлены проводные пульты: подключите кабели от пультов управления к плате зонального контроллера согласно изображению ниже.
• Если установлены беспроводные пульты, обратитесь к разделу «Монтаж беспроводных пультов управления. Монтаж радиоконтроллера».

Для CL18 PLaygreen:
• Если установлены проводные пульты: подключите кабели от пультов управления к плате зонального контроллера согласно изображению.
• Если установлены беспроводные пульты обратитесь к разделу «Монтаж беспроводных пультов управления. Монтаж радиоконтроллера».

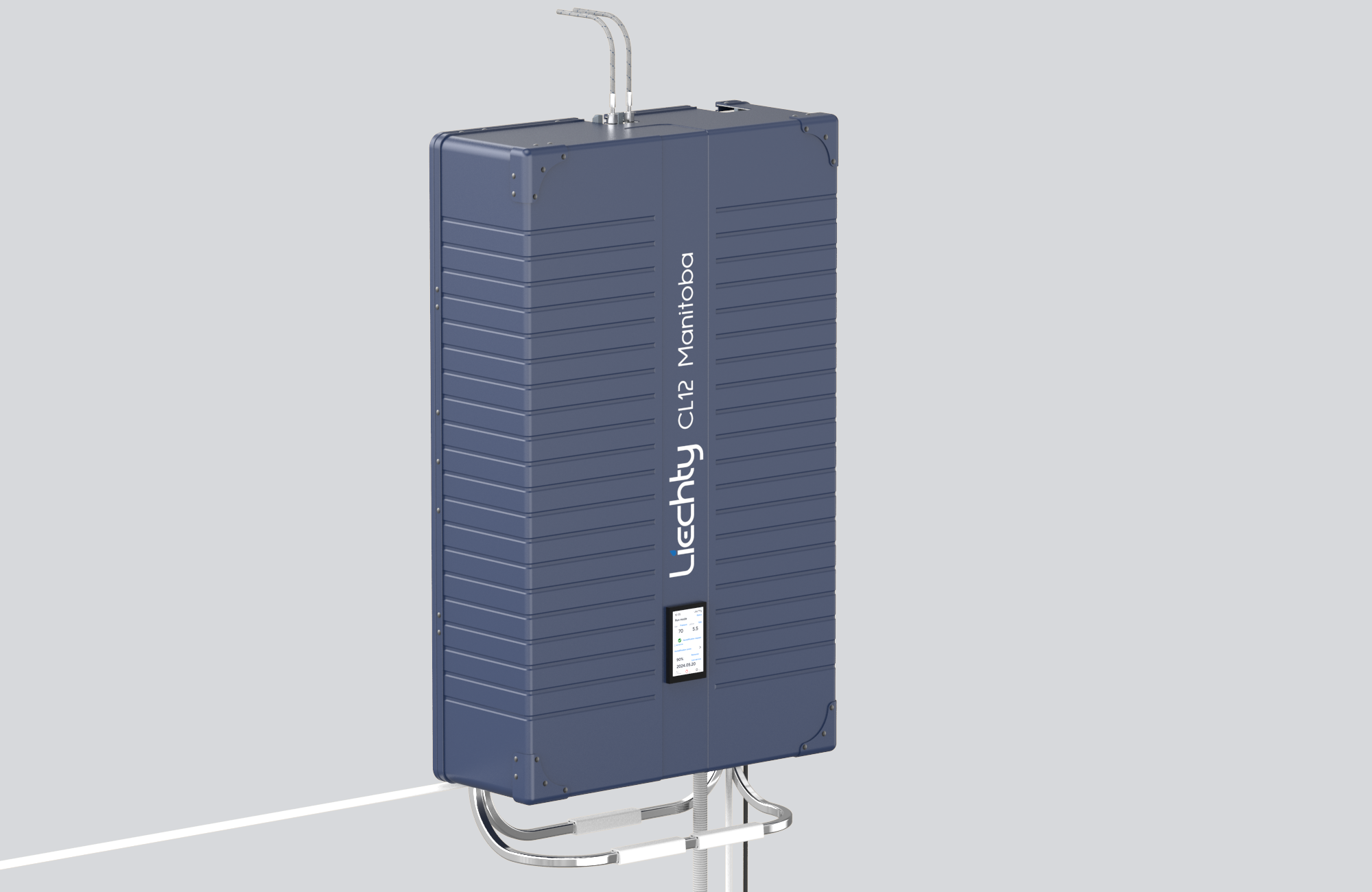

Установите кожух на центральный модуль, предварительно продев кабель питания экрана через отверстие. Верхняя часть кожуха должна зафиксироваться за край задней панели центрального модуля. Крепление кожуха осуществляется с помощью магнитных креплений, поэтому он должен плотно прилегать к металлической пластине центрального модуля.

Подключите кабель питания к дисплею и установите его на кожухе, согласно изображению ниже, крепление дисплея к кожуху также производится с помощью магнитов.

Убедитесь, что все гидравлические подключения произведены в соответствии с инструкцией, данной выше.

Убедитесь, что все электрические подключения произведены в соответствии с разделом «Электрическое подключение».
Монтаж центрального модуля CL6 White Energy
Комплект поставки:
- Центральный модуль – 1 шт.
- Кожух центрального модуля – 1 шт.
- Сифон сантехнический – 1 шт.
- Шланг прозрачный из силикона – 3 м.п.
- Гибкая подводка – 1 м
- Дюбель 12х60 – 1 шт.
- Болт М8х90 – 1 шт.
- Блок питания – 1 шт.
- Сетевой шнур – 1 шт.
- Заглушка поддона – 1 шт.
- Черные грибки с мет. вставкой – 2 шт.
- Шайба М8 увеличенная – 2 шт.
- Ниппель (нержавеющая сталь) G1/2”
- Хомут — 1 шт.
Выбор места установки
- Установку центрального модуля необходимо производить в помещении, в котором предусмотрены подключения к холодному водоснабжению, канализации и электричеству.
- Монтаж центрального модуля необходимо производить с учетом доступа ко всем присоединениям центрального модуля.
- Если установка центрального модуля производится на вертикальную поверхность, то несущая способность данной поверхности должна быть не менее 120 кг/м2.
Установка центрального модуля

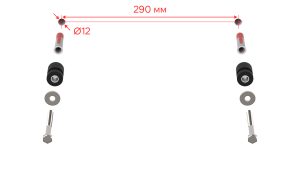

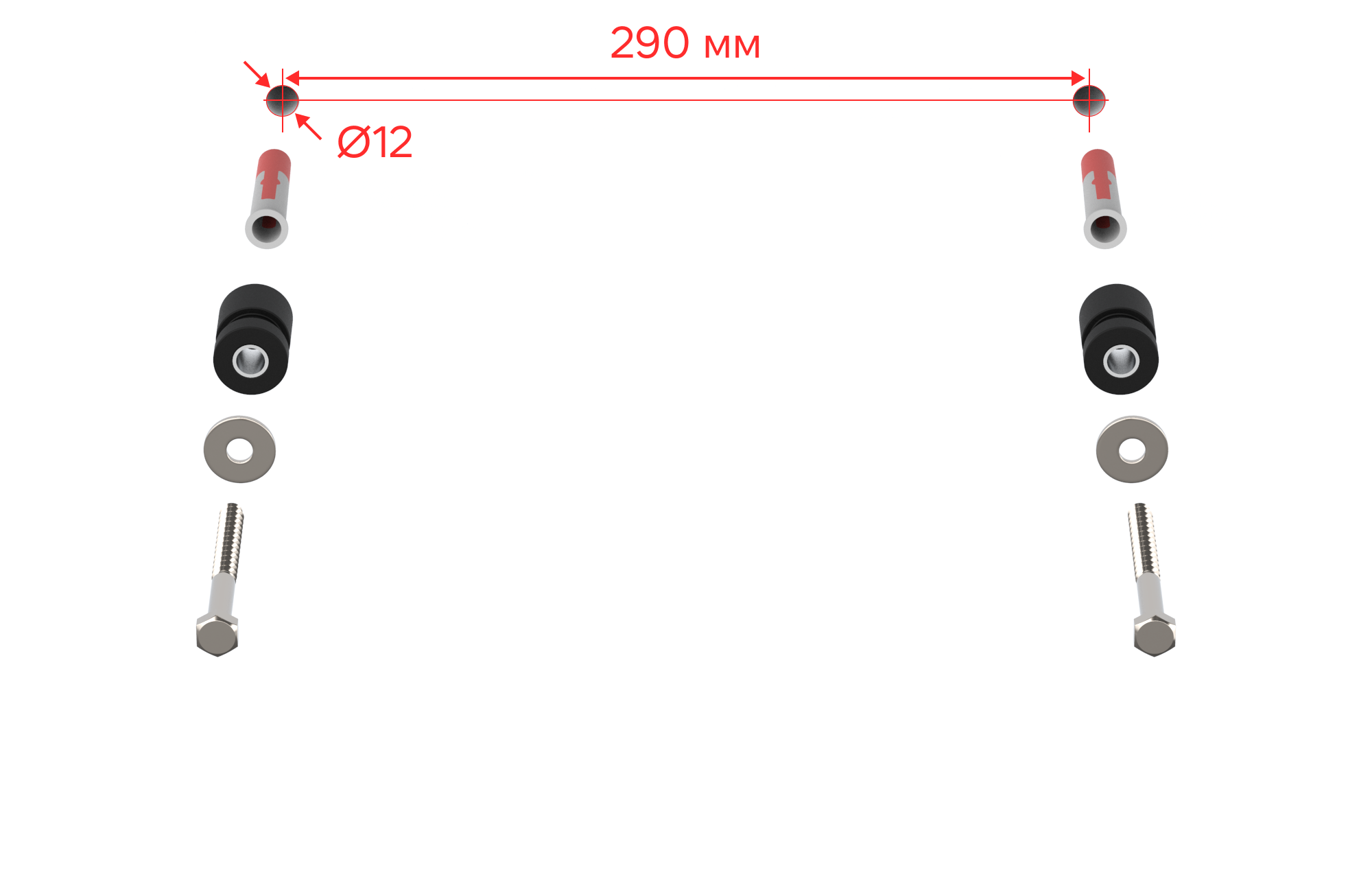

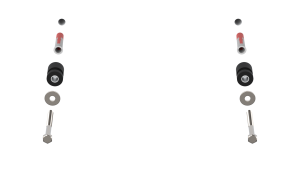

В согласованной поверхности подготовьте два отверстия на расстоянии 284 мм по центрам и диаметром 12 мм, для разметки можно использовать шаблон, входящий в комплект поставки, или сам центральный модуль, приложив его к монтажной поверхности.

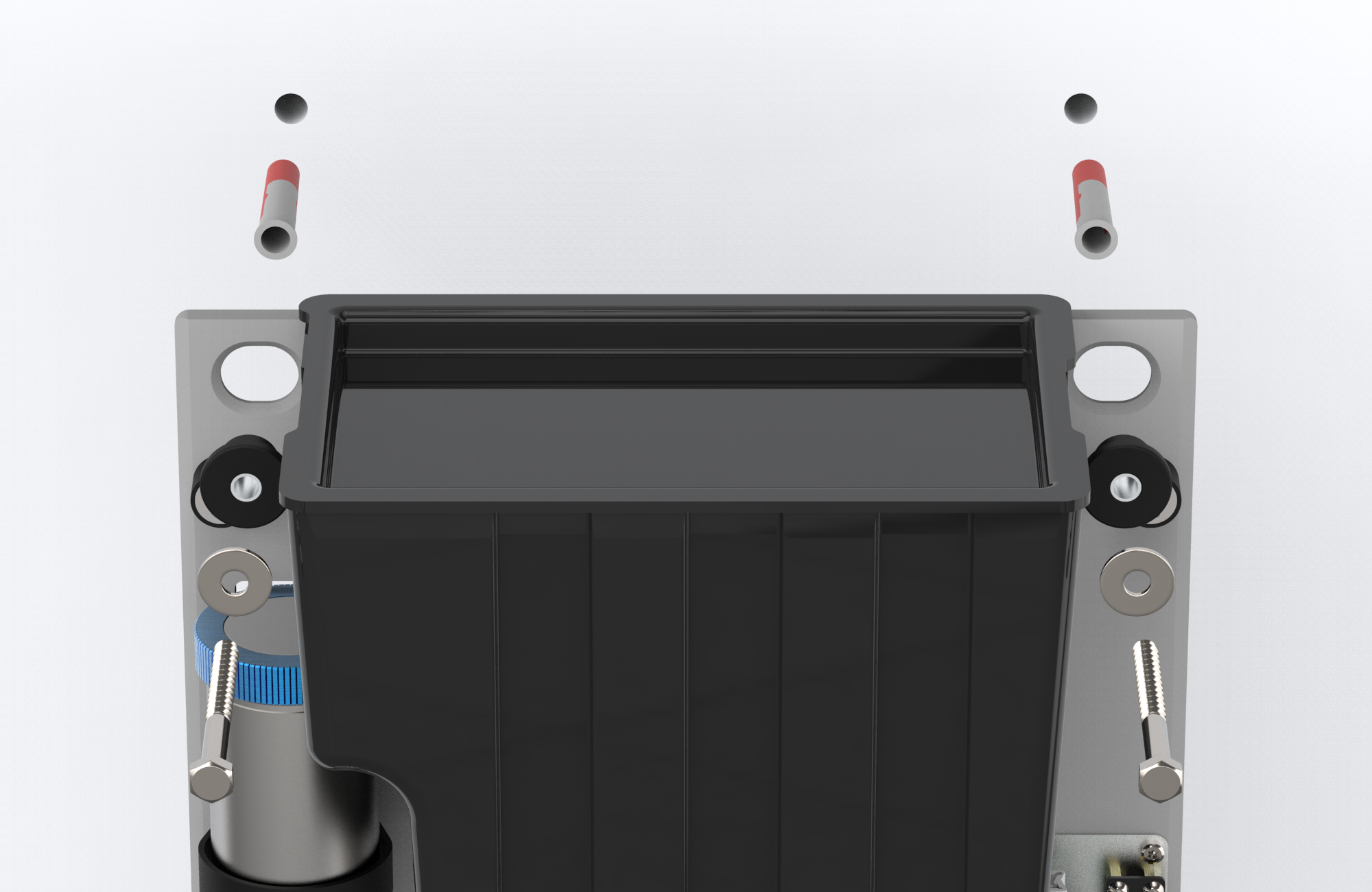

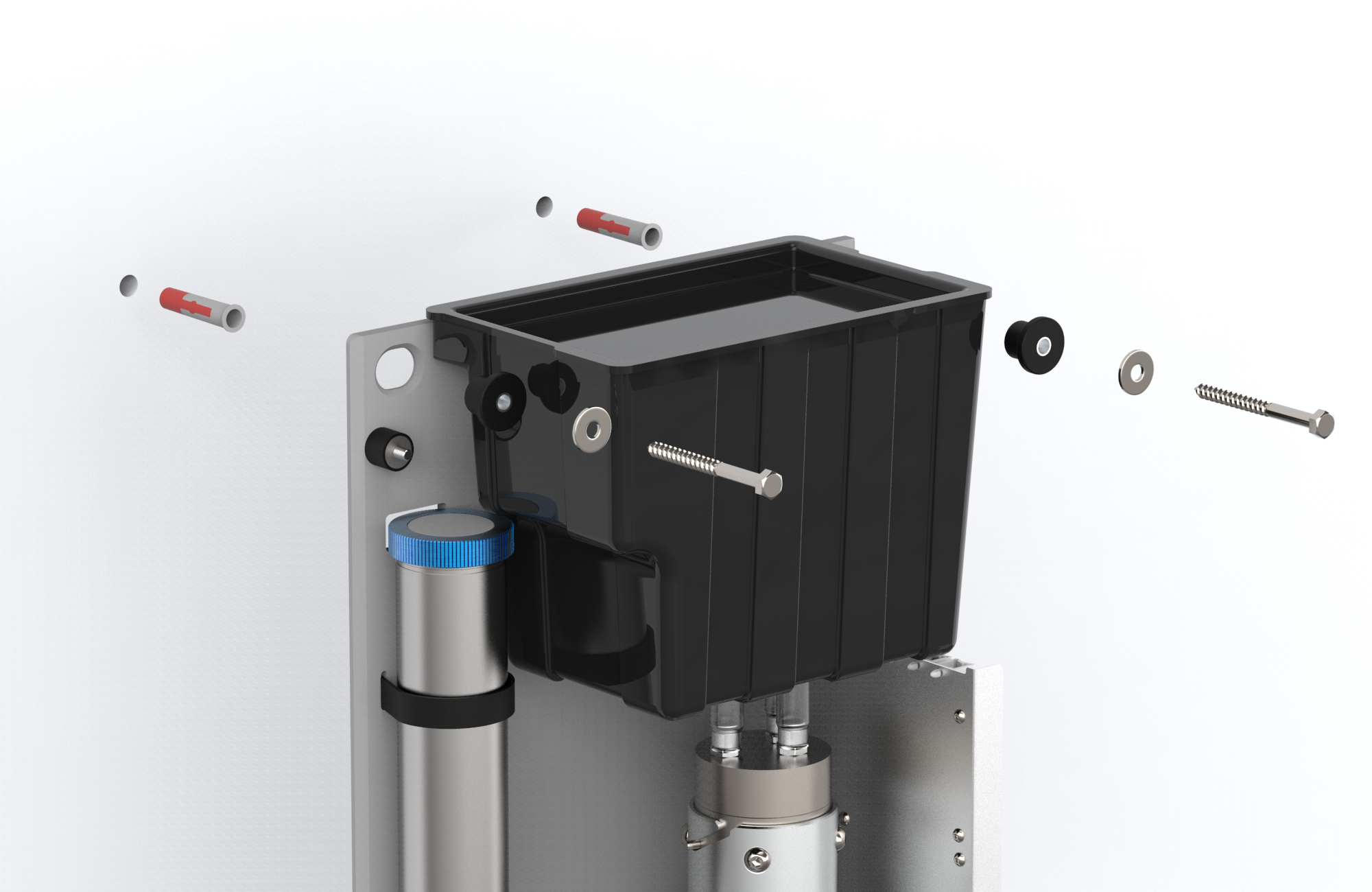

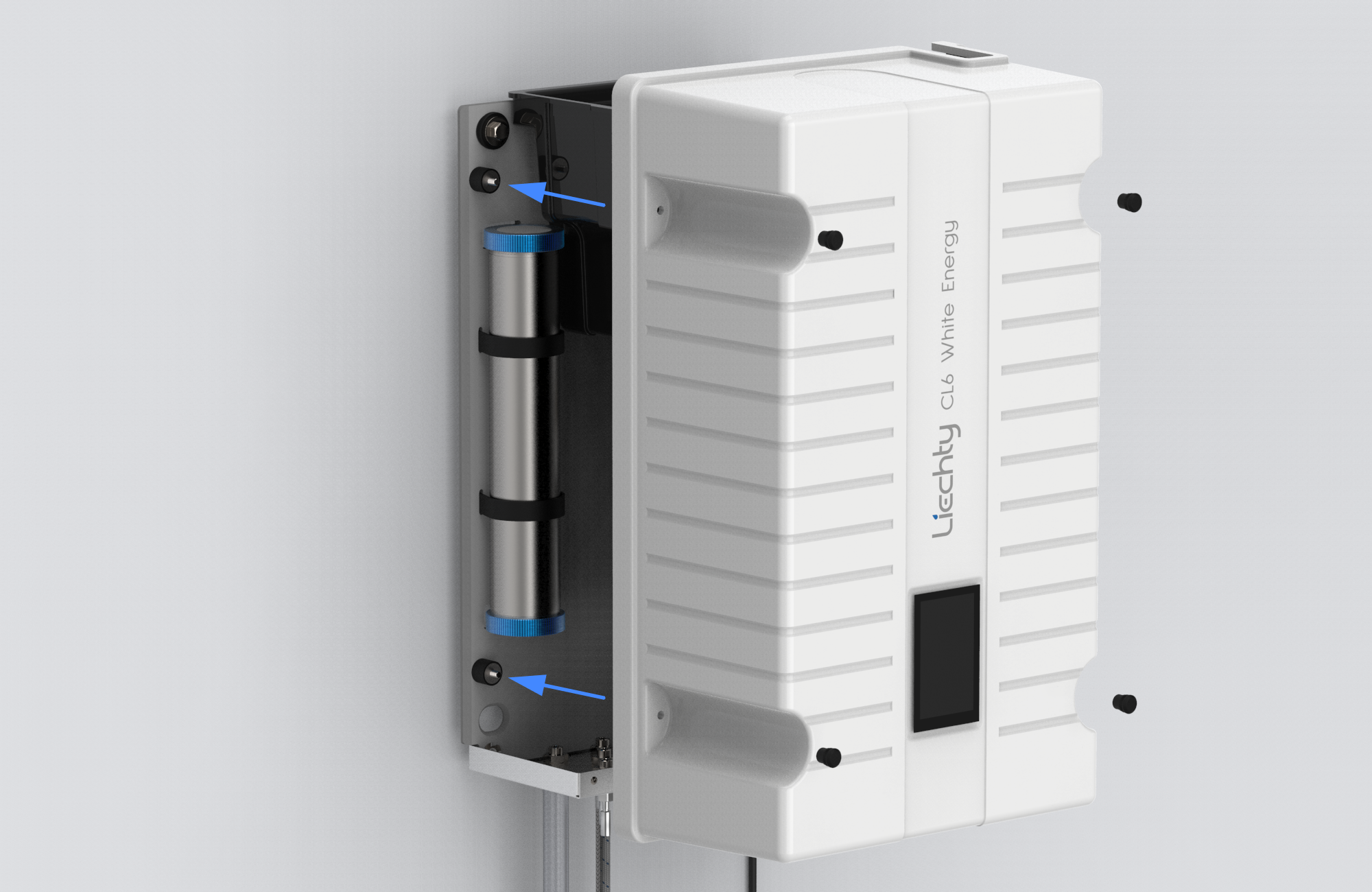

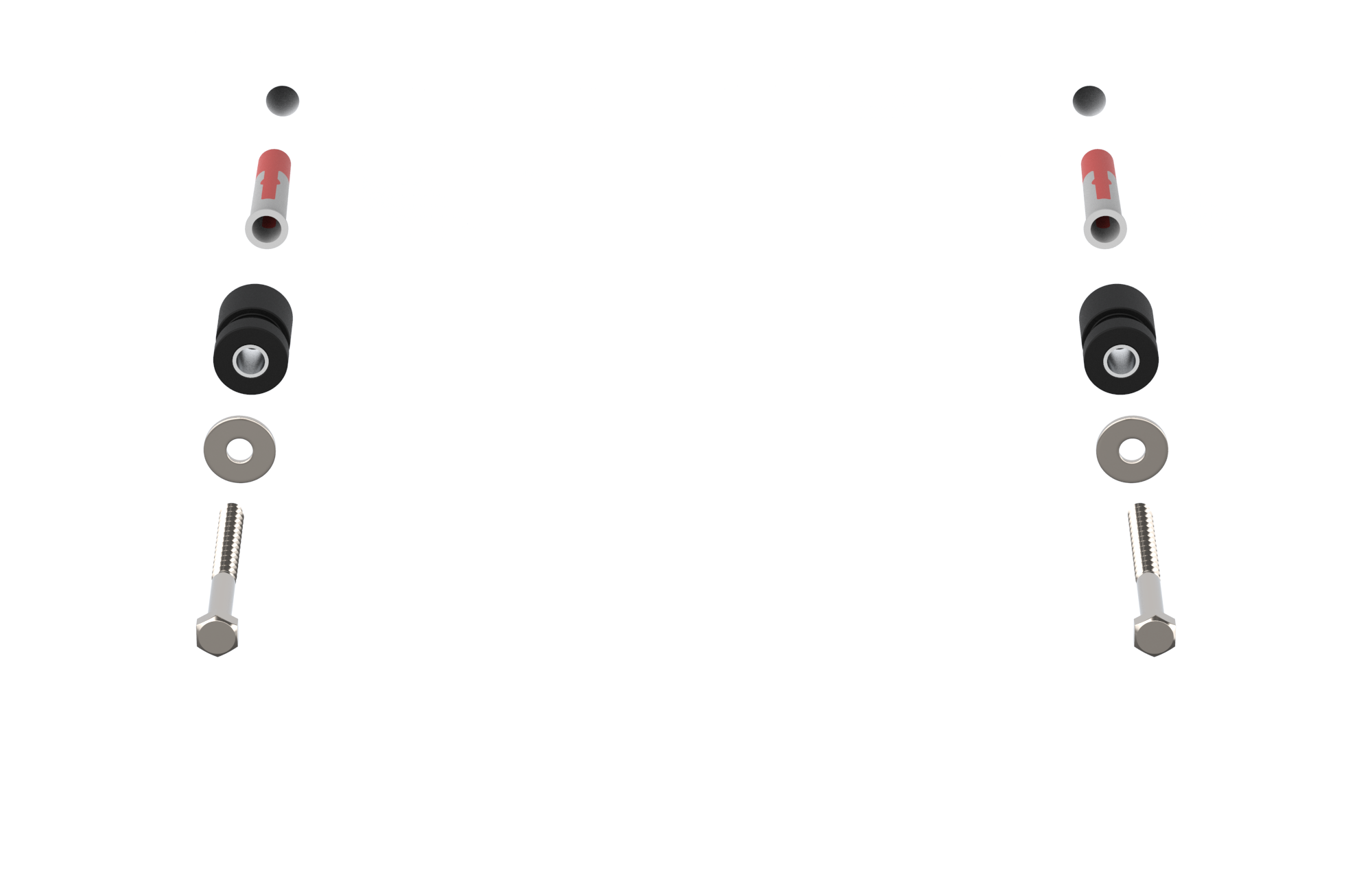

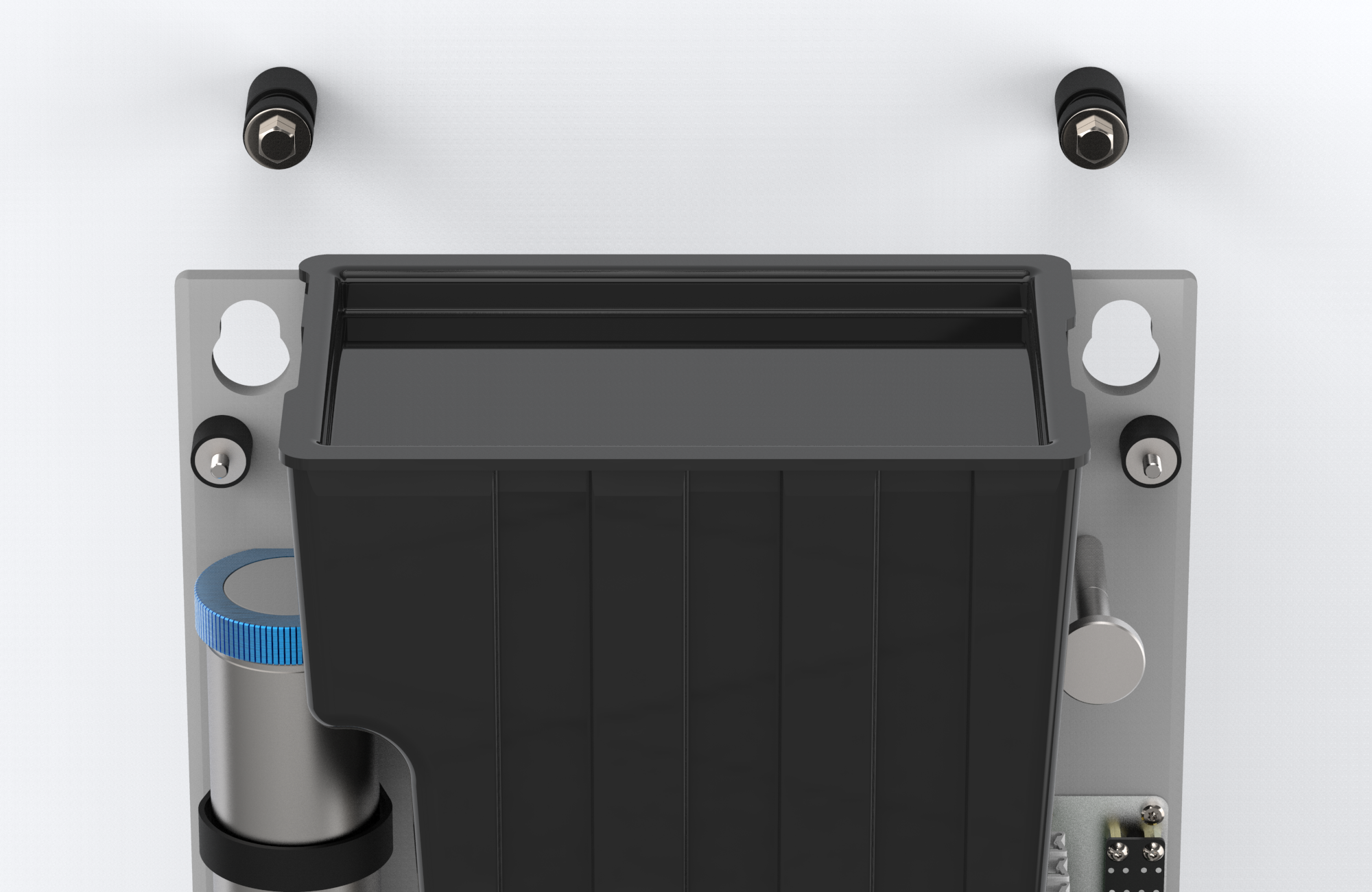

Закрепите дюбели в отверстиях, прислоните центральный модуль, вкрутите строительные болты, входящие в комплект поставки, продев их через грибки с металлической вставкой и шайбы, как указано на изображении.

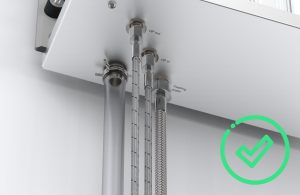

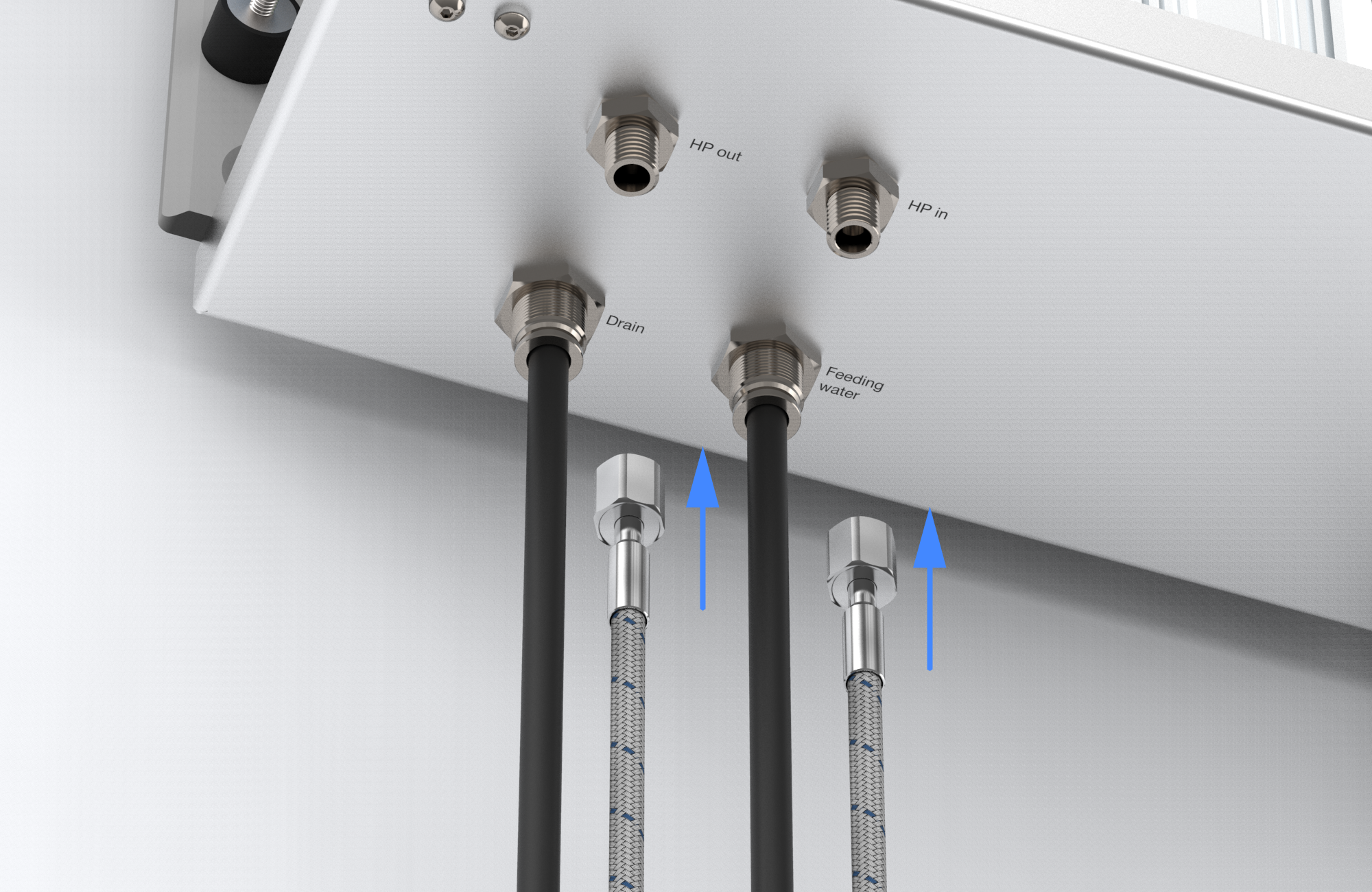

Выход фильтра подсоедините ко входу питающей воды центрального модуля с помощью гибкой подводки, входящей в комплект поставки центрального модуля.

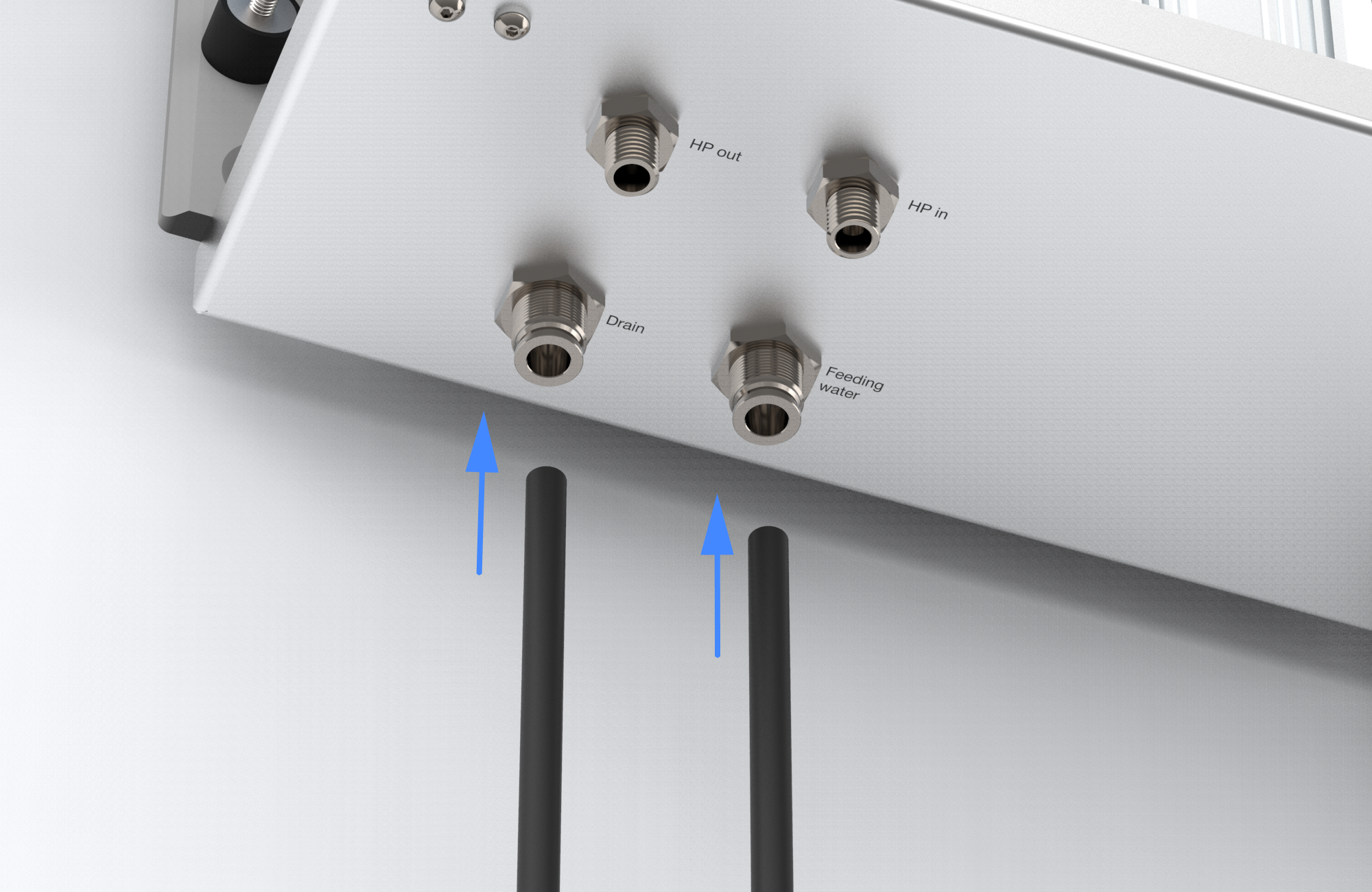

Канализационный отвод центрального модуля подсоедините к безнапорной канализации. Отвод дренажа должен осуществляться в безнапорную канализацию не менее чем на 50 см (прямым участком) выше места установки сифона.

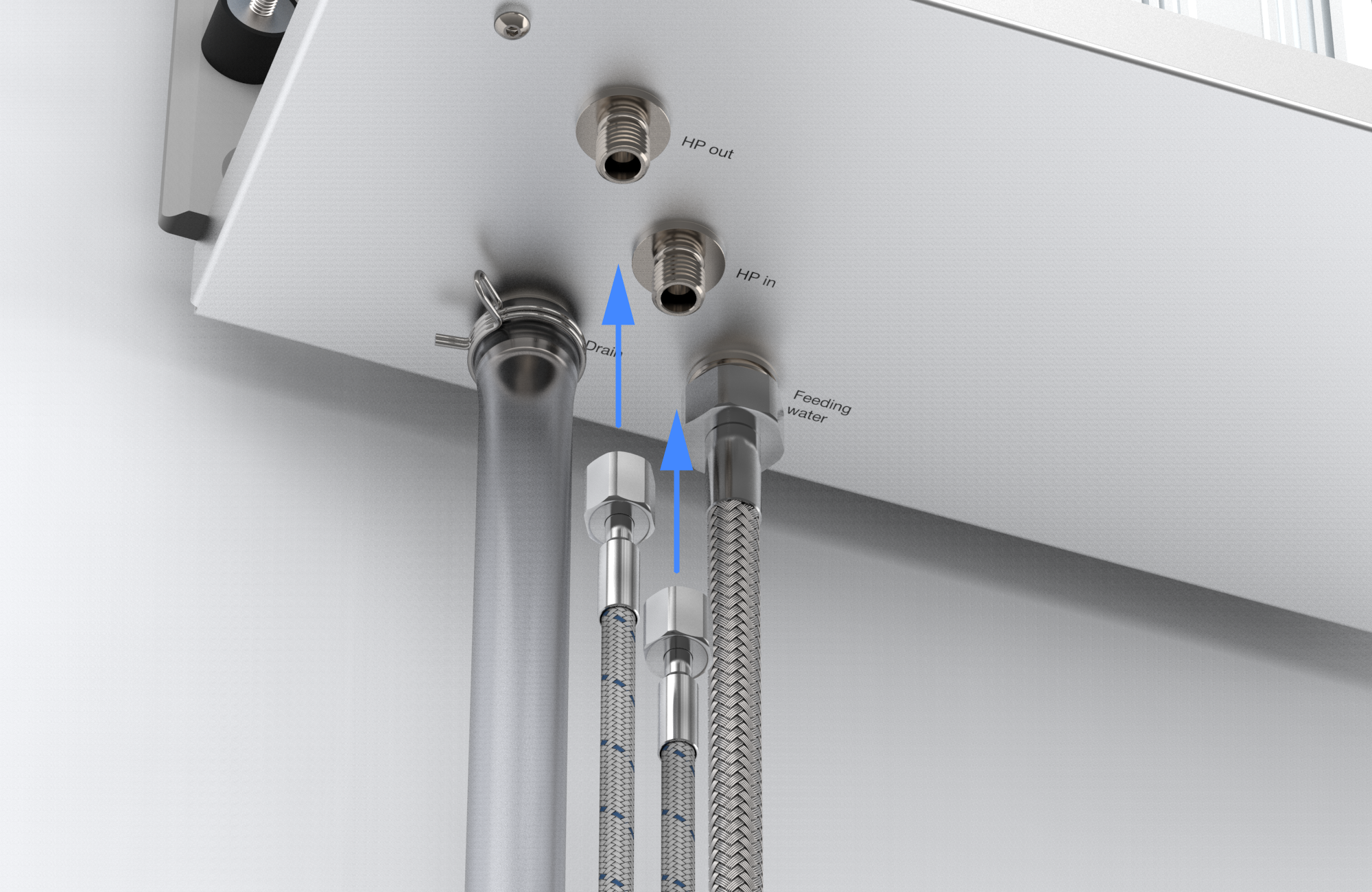

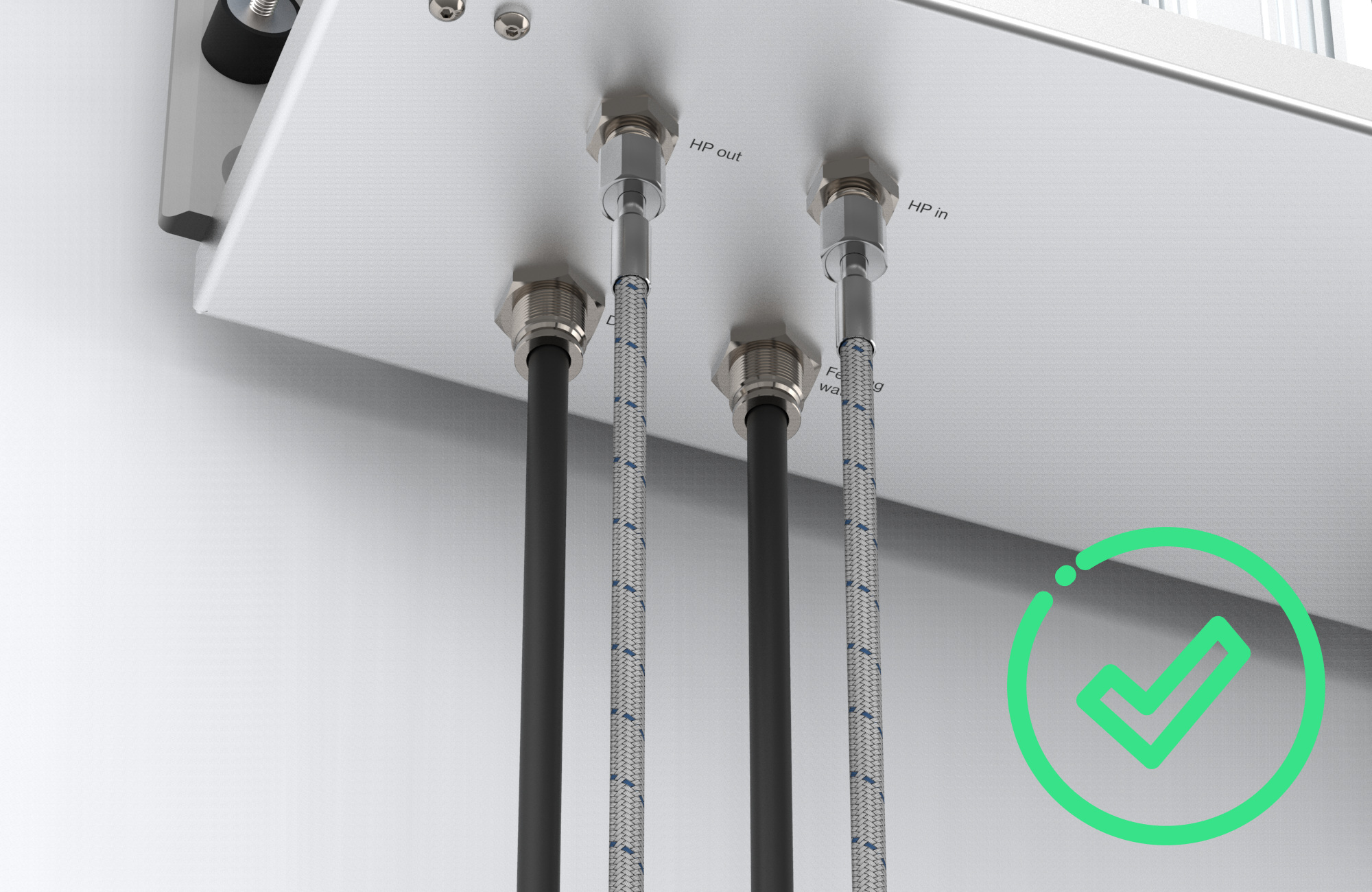

Закрутите фитинги магистрали высокого давления к присоединениям подачи и возврата магистрали высокого давления.

Для CL6 White Energy Multi:

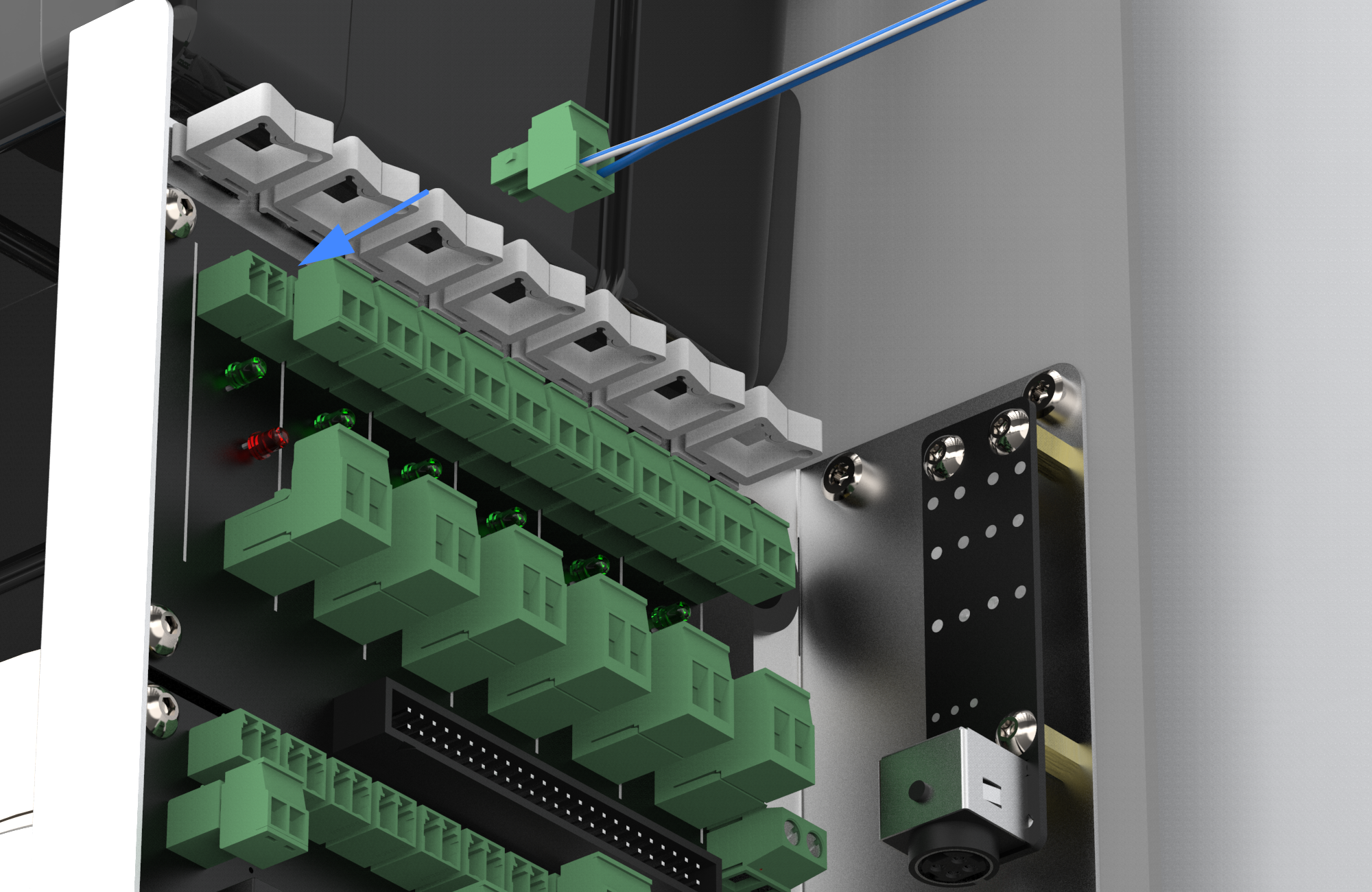

Подключите кабели от датчиков HT1 к плате зонального контроллера согласно изображению ниже.

Для CL6 White Energy Mono:

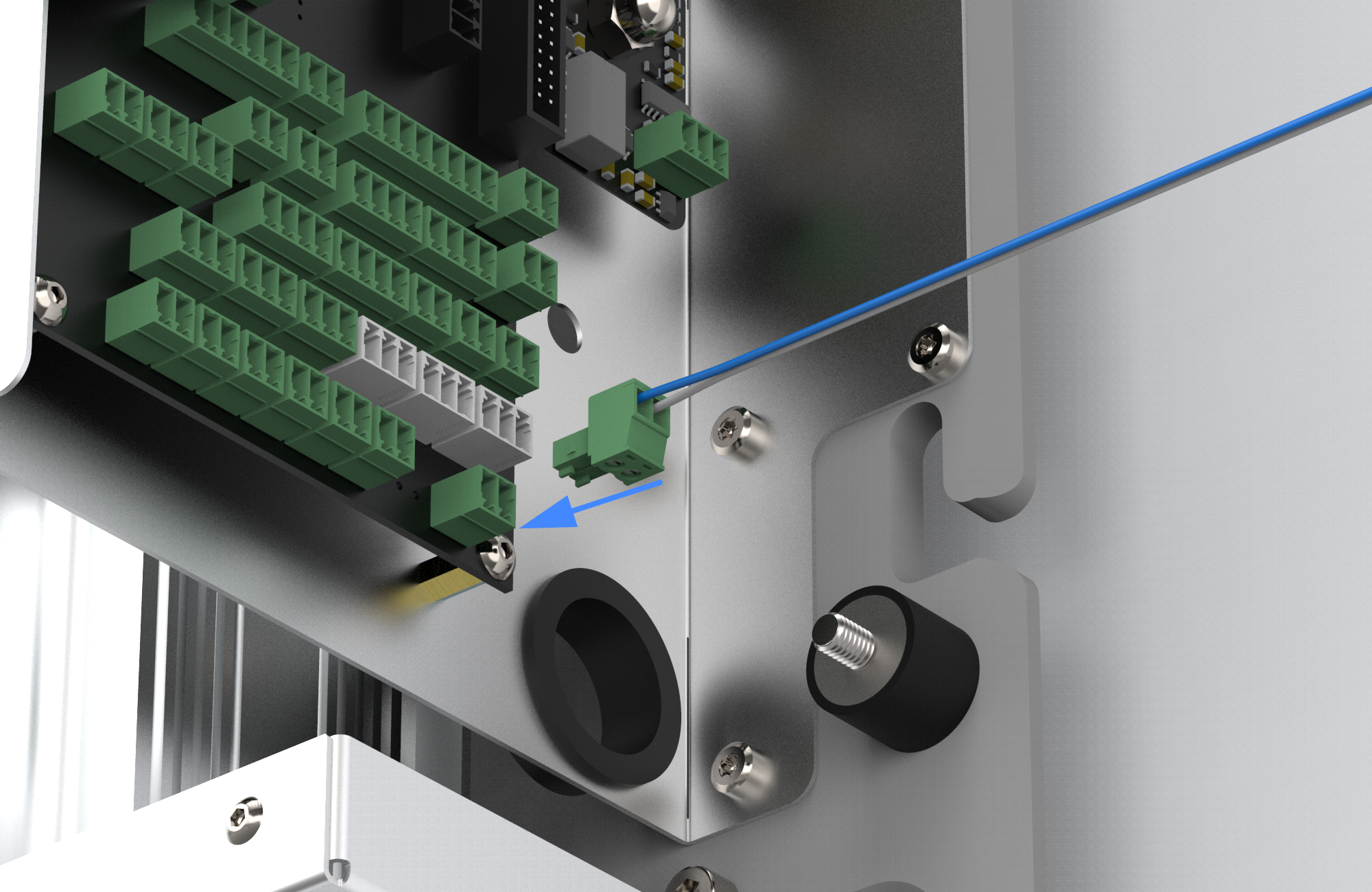

Подключите кабель от датчика HT1 к центральной плате модуля согласно изображению ниже (крайний правый коннектор).

Убедитесь, что кабель питания дисплея надежно подключен к самому дисплею, а также к центральной плате модуля.

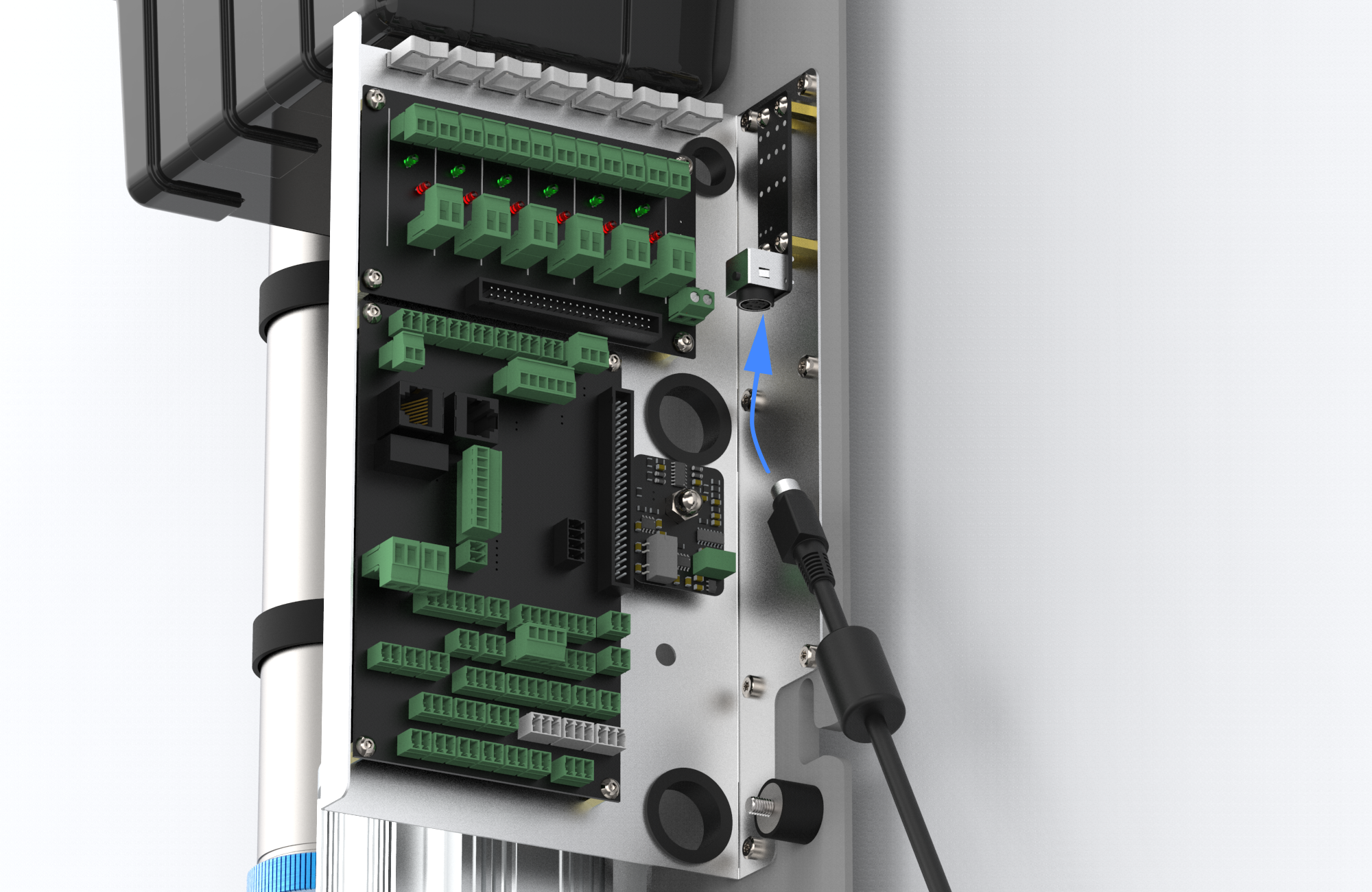

Вставьте сетевой шнур в блок питания, после этого подключите разъем блока питания к соответствующему разъему центрального модуля, который находится справа от центральной электронной платы.

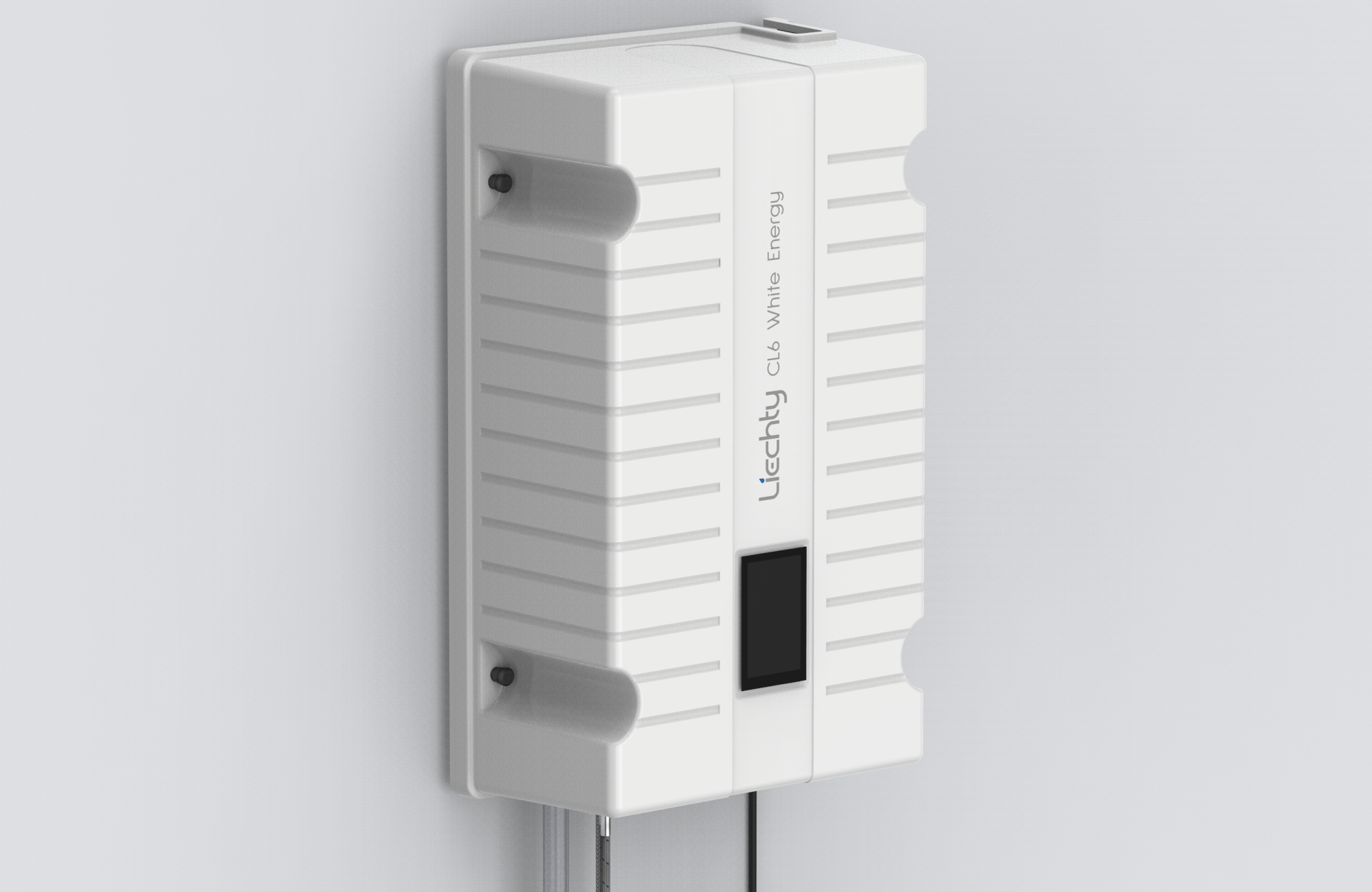

Установите кожух на центральный модуль, зафиксируйте кожух с помощью гаек, входящих комплект поставки.

Убедитесь, что все гидравлические подключения произведены в соответствии с инструкцией, данной выше.

Убедитесь, что все электрические подключения произведены в соответствии с разделом “Электрическое подключение”.
